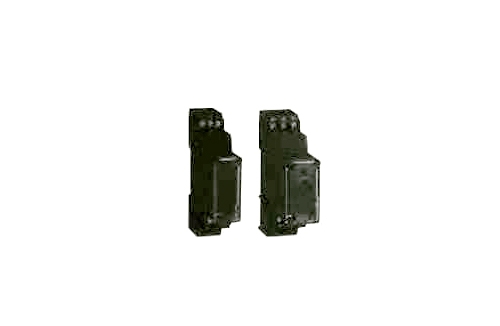

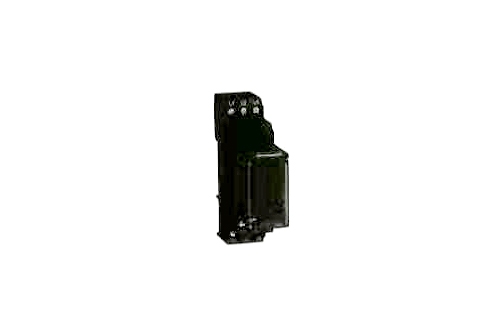

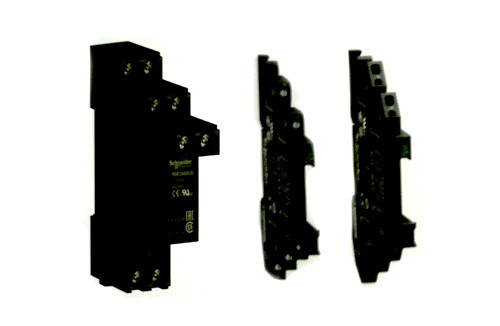

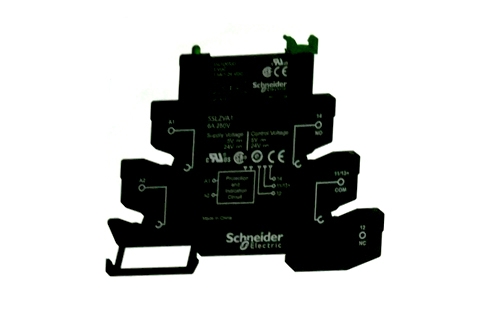

Zelio Relay电磁式继电器

产品属性

  • 所属分类:自动化控制系统
  • 产品编号:1573806254
  • 浏览次数:0
  • 发布日期:2019-11-17
  • 产品概述
  • 性能特点
  • 技术参数

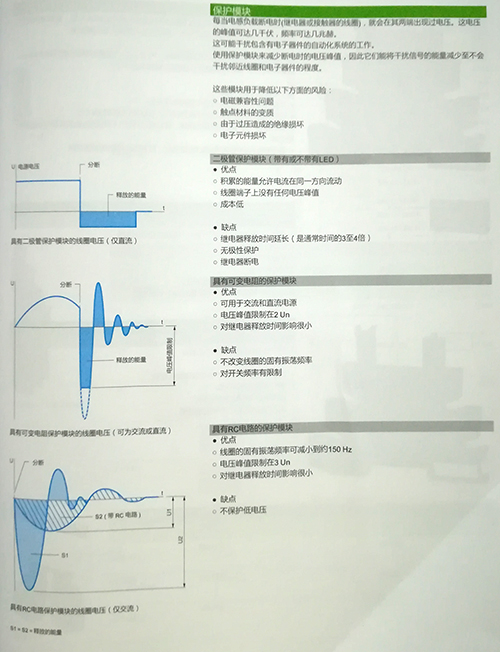

Zelio Relay电磁式继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。故在电路中起着自动调节、保护、转换电路等作用。

电磁继电器是利用电磁铁控制工作电路通断的开关.

(1)结构:电磁继电器的主要部件是电磁铁A、衔铁B、弹簧C和动触点D、静触点E

(2)工作电路可分为低压控制电路和高压工作电路两部分,低压控制电路包括电磁继电器线圈(电磁铁A),低压电源E1,开关S;高压工作电路包括高压电源E2,电动机M,电磁继电器的触点D、E部分.

(3)工作原理——闭合低压控制电路中的开关S,电流通过电磁铁A的线圈产生磁场,从而对衔铁B产生引力,使动、静触点D与E接触,工作电路闭合,电动机工作;当断开低压开关S时,线圈中的电流消失,衔铁B在弹簧C的作用下,使动、静触点D、E脱开,工作电路断开,电动机停止工作. [1]

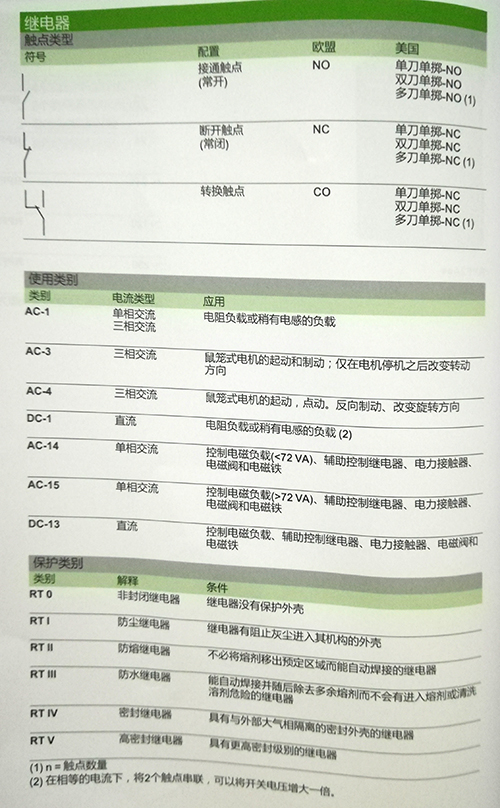

重庆锅炉只要在线圈两端加上电压,线圈中就会流过电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
